西门子LOGO控制器程序编程服务

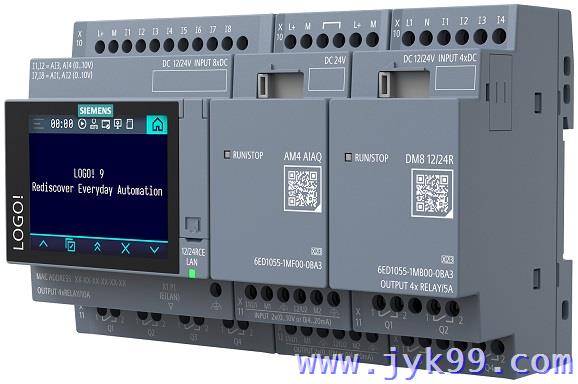

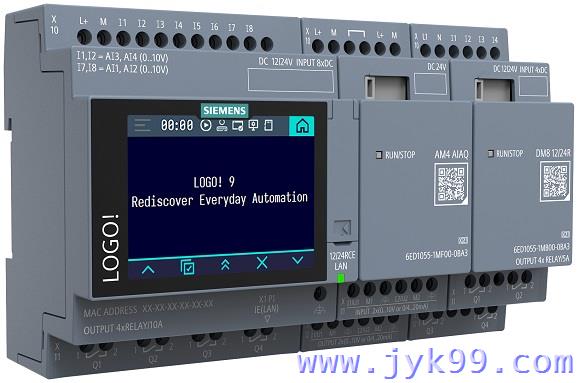

LOGO! 逻辑模块

LOGO!：面向小型自动化任务的紧凑型控制方案

为小型系统提供快速、节省空间的控制解决方案，适用于机械设备、楼宇控制及楼宇自动化等领域。LOGO! 包括：
基本模块：实现简易自动化任务的核心控制器
扩展模块：可灵活扩展数字量/模拟量输入输出
通信模块：支持以太网，完整保留 I/O 容量
操作设备：显示界面，用于信息、报警、状态查询与参数设置
电源与浪涌限流装置：高效安全电源管理，抑制浪涌电流

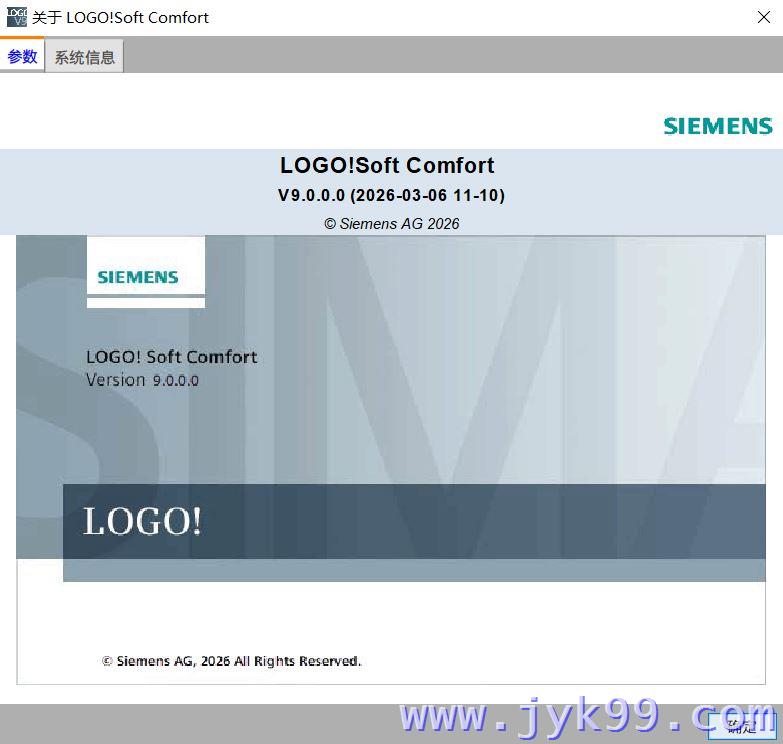

软件：用于自动化逻辑的配置、仿真与部署，最新程序编程软件LOGO_Soft_Comfort_V9.0

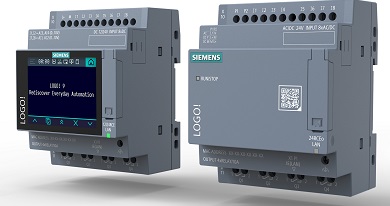

LOGO! 12/24RCE

LOGO! Basic（主机模块带有显示屏）

组态 LOGO!
LOGO! 9 支持运行从 LOGO!Soft Comfort 传输的电路程序，并可修改电路程序中的参数。
LOGO!Soft Comfort 是 LOGO! 的编程软件，可帮助用户在 PC 上方便、快速地创建、测试、修
改、保存和打印电路程序。要了解如何创建电路程序，请参见 LOGO!Soft Comfort 在线帮助。
在本章中，可学习如何使用 LOGO! 菜单命令运行或停止电路程序、修改参数、组态设备，例
如设置时间、网络、LCD、菜单显示语言等。
说明
不带 LCD 显示单元的 LOGO! 型号，即 LOGO! 24CEo、LOGO! 12/24RCEo、LOGO! 24RCEo 和
LOGO! 230RCEo 型号不带有 LCD 显示单元。此类设备非常适合用于批量生产的小型机械设备
和过程设备工程系统。
不能直接在设备上组态 LOGO!...o 型号，而要将包含电路图和设备组态的程序从 LOGO!Soft
Comfort 或其它包含此程序的存储卡下载到设备中

LOGO! 软件

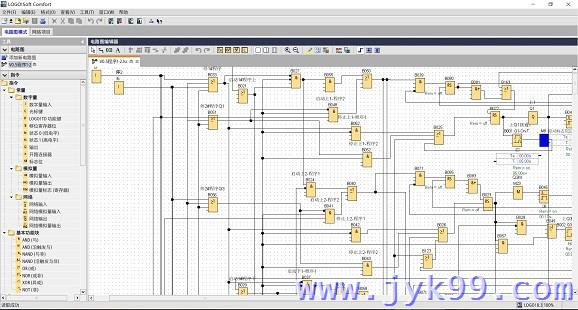

LOGO!Soft Comfort 可用作 PC 编程包。该软件提供大量的功能，例如：
• 一个图形用户界面，通过梯形图（触点图/电路图）或功能块图（功能图）离线创建电路程序
• 用于离线创建网络项目的图形用户界面
• 用于离线创建“用户自定义 Web 页面”(User Defined Web Page) 项目的图形用户界面，可在受支持的 Web 浏览器上进行监视。
• 在 PC 上仿真电路程序或“用户自定义 Web 页面”(User Defined Web Page) 项目
• 生成和打印电路程序的概览图
• 在硬盘或其它存储介质上保存电路程序副本
• 比较电路程序
• 轻松组态各种块
• 双向传送电路程序：
– 从 LOGO! 到 PC
– 从 PC 到 LOGO!
• 读取运行小时计数器的数值
• 设置时间
• 夏令时/冬令时转换
• 在线测试显示 LOGO! 在 RUN 模式下的状态修改和过程变量：
– 数字量 I/O 状态、标志、移位寄存器位和光标键
– 所有模拟量 I/O 和标志的数值
– 所有块的结果
– 所选块的当前值（含时间）
• 通过 PC 启动和停止电路程序（RUN、STOP）
• 网络通信
• 创建电路程序中使用的 UDF 块 (页 224)
• 在电路程序中组态数据日志 (页 226)功能块，记录所组态功能块的过程数据
• 进行相关组态，使 LOGO! 在发生触发事件时向特定电子邮件帐户发送电子邮件
• 进行相关组态，使 LOGO! 连接到受支持的 IoT 云：AWS、Azure、Alibaba 或通用 MQTT 代理最新版本是 LOGO!Soft Comfort V9.0。LOGO!Soft Comfort 在线帮助中，介绍了所有的编程功能和设计功能。

进行程序存储时，LOGO! 可使用支持 FAT32 和 exFAT 文件系统格式的 Micro SD 卡。
可将 LOGO! 设备中的电路程序（包含或不包含过程数据的数据日志）存储到 Micro SD 卡中并
设置防拷贝保护，也可将卡中的电路程序（包含或不包含设备组态）复制到 LOGO! 设备中。
LOGO! 的存储器中只能存储一个电路程序（包含或不包含设备组态）。如果要修改电路程
序，则必须预先对此电路程序进行归档。

LOGO!9 个基本模块为小型自动化任务带来了更高的性能和更广泛的应用范围：多达 800 个功能块、

浮点运算和集成的彩色触摸显示屏，没有不必要的系统复杂性。
LOGO! 专为与您的应用一起成长而打造9 支持每个系统多达 64 个 DI、60 个 DQ、16 个 AI 和 16 个

 AQ，标配安全功能。紧凑、可扩展且易于设计。
