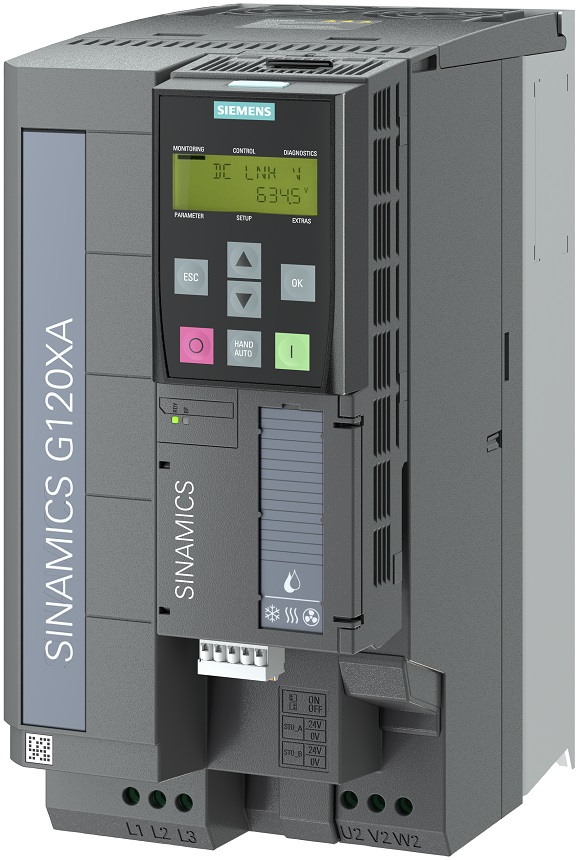

西门子变频器6SL3220-1YD28-0UB0Modbus RTU控制
- 产品分类：西门子变频器
- 产品简介：
- 订购热线：13790148398
-
西门子变频器调试服务，西门子PLC程序编程，西门子触摸屏编程，PLC程序编程本地服务
SINAMICS G120
模块化的 SINAMICS G120 变频器可让您为您的应用组装理想的解决方案，
功率范围从 0.55 到 250 kW 不等。

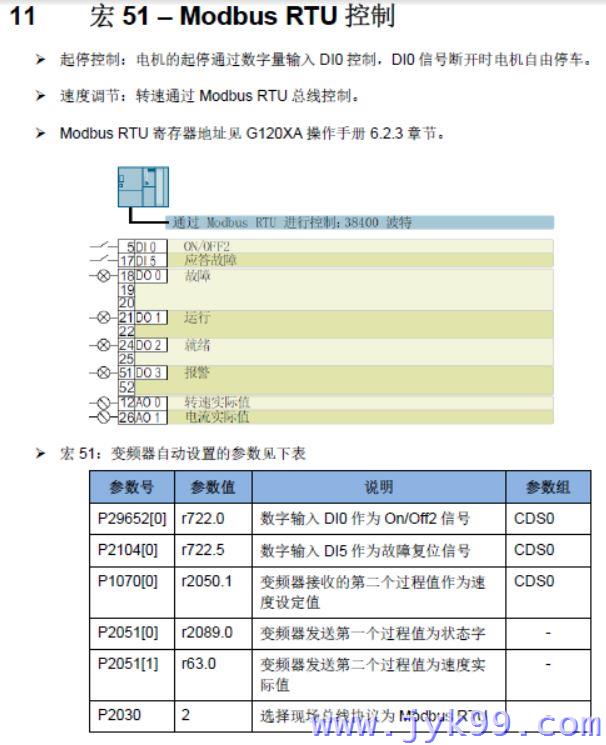

宏 51 – Modbus RTU控制
西门子变频器 Modbus RTU控制只需设定下面参数就可以485通信了。
通过参数P0015修改宏，修改P0015参数步骤:
1.设置P0010=1;
2.修改P0015=51;
3.设置P0010=0;
注意:只有在设置P0010=1时才能更改P0015参数。
-----------------------------------------------------

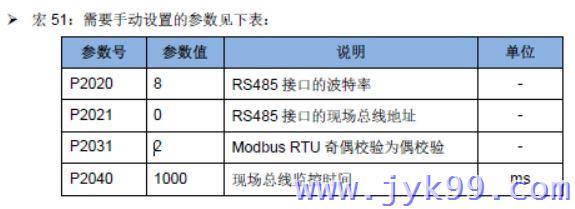

1，P2020=7，（19200 波特）RS485接口的波特率
2，P2021=1，RS485接口的现场总线地址
3，P2031=2，Modbus RTU奇偶校验为偶校验
4，P2040=1000，现场总线监控时间
5，P0971 = 1 （保存参数）(必须的）
---------------------------------------
40101：写频率(0-16384）对应P2000转速
40100=16#047E，控制字
可通过r2090参数监控控制字的位状态是否正确
已上已经可以正常和PLC进行Modbus RTU通信了
修改其它与控制相关参数
西门子变频器Modbus通信控制参数设定

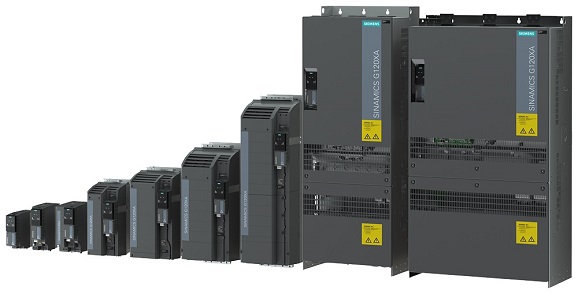

SINAMICS G120 是一款模块化多功能变频器，专为各种任务而设计，例如：
简单、高动态的输送系统和堆垛起重机
具有高速度和扭矩精度的连续工艺
单个或多个协调轴的定位
G120XA 预设置宏选项：
宏编号
宏功能
宏41
模拟量控制
宏42
带模拟量控制的 PID 控制器
宏43
带模拟量控制的 2 个泵
宏44
带模拟设定值的 3 个泵
宏45
固定设定值控制
宏46
AI 本地/远程控制
宏47
带内部固定设定值的 PID 控制器
宏48
带内部固定设定值的 2 个泵
宏49
带内部固定设定值的 3 个泵
宏51
Modbus RTU 控制
宏52
Modbus RTU 本地/远程控制
宏54
USS 控制
宏55
USS 本地/远程控制
西门子15KW风机水泵专用变频器：6SL3220-1YD28-0UB0

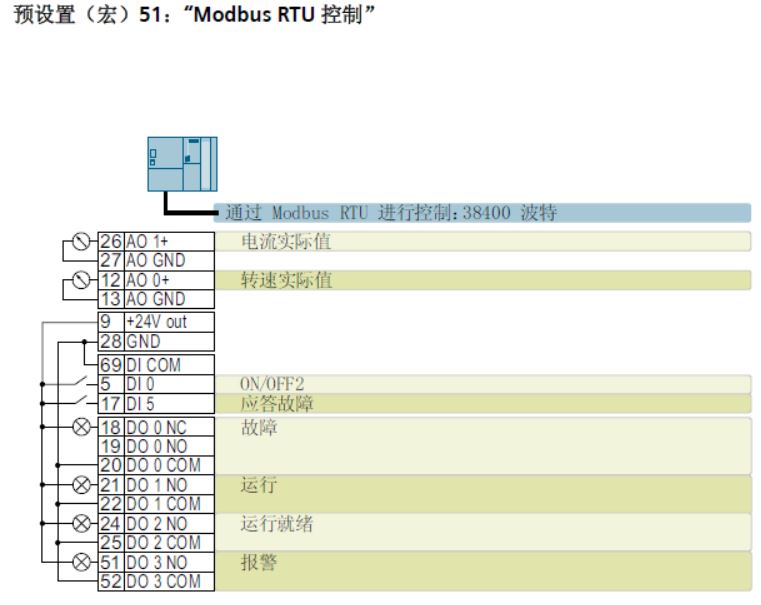

西门子变频器G120XA宏详细51接线图
外形尺寸
功率(kW)
额定输出电流(A)
订货号(不带滤波器)
FSA
0.75
2.2
6SL3220-1YD10-0UB0
FSA
1.1
3.1
6SL3220-1YD12-0UB0
FSA
1.5
4.1
6SL3220-1YD14-0UB0
FSA
2.2
5.6
6SL3220-1YD16-0UB0
FSA
3
7.3
6SL3220-1YD18-0UB0
FSB
4
8.8
6SL3220-1YD20-0UB0
FSB
5.5
12.5
6SL3220-1YD22-0UB0
FSB
7.5
16.5
6SL3220-1YD24-0UB0
FSC
11
25
6SL3220-1YD26-0UB0
FSC
15
31
6SL3220-1YD28-0UB0
FSD
18.5
37
6SL3220-1YD30-0UB0
FSD
22
43
6SL3220-1YD32-0UB0
FSD
30
58
6SL3220-1YD34-0UB0
FSD
37
68
6SL3220-1YD36-0UB0
FSD
45
82.5
6SL3220-1YD38-0UB0
FSE
55
103
6SL3220-1YD40-0UB0
FSF
75
136
6SL3220-1YD42-0UB0
FSF
90
164
6SL3220-1YD44-0UB0
FSF
110
201
6SL3220-1YD46-0UB0
FSF
132
237
6SL3220-1YD48-0UB0
