SMART LINE V5

全新一代精彩系列面板

SIMATIC HMI SMART 1000 IE V5 精彩面板(SMART LINE)， 触摸式操作，10"宽屏, 16M色

新一代SIMATIC 精彩系列面板 - SMART LINE V5。S7-200 SMART PLC 与SMART
LINE 携手协作，为中国广大的OEM 用户提供灵活、高效、可靠并极具性价比的小型自动化解决方案。在产品迭代方面，全新的SMART LINE V5 开孔尺寸与V4 保持一致，组态软件升级为WinCC flexible SMART V5，可以完全兼容V4 的项目。全新一代SMART LINE V5 在软硬件方面均有增强，尤其是可以支持扩展物联网模块，可实现设备的远程访问和数据维护，降低工程师的差旅成本，帮助企业实现降本增效。

• 全新的用户界面和用户体验设计
• 升级高性能双核CPU
• 新增支持RS232 串行接口
• 新增SD 卡槽，可将数据记录到SD 卡
• RTC 时钟断电保持时间延长至3 年
• 支持扩展物联网模块（4G或WIFI 可选）
• 开孔尺寸兼容V4, 无需更改机柜设计

• 支持物联网功能，可通过西门子云平台SIMICAS 实现VPN 远程访问和 HMI 变量传输
• 支持脚本功能，使用JavaScript 作为脚本语言
• 支持基于串口的自由口通讯
• 支持UDT（自定义数据类型）
• 新增系统函数
• 支持与S7-200 SMART 的加密通讯
• 新增动图播放器

产品：10"宽屏, 16M色, RS-422/485/232接口, 以太网(RJ45) 接口, USB 2.0 host, 支持RTC , CE 认证, 组态软件WinCC flexible SMART V5 SP1

产品型号：6AV6648-2AE11-3AX0

显示器尺寸(寸)：10.1"

分辨率：1024*600

内存系统：256M

通讯接口：1 × RJ45,1 ×RS422/4851,1 ×RS232, 1×USB 2.0, 1×Micro SD

宽屏7寸、10寸两种尺寸，支持横向和竖向安装
高分辨率：800*480（7寸），1024*600（10寸），
颜色：16M色 亮度：350cd/m2

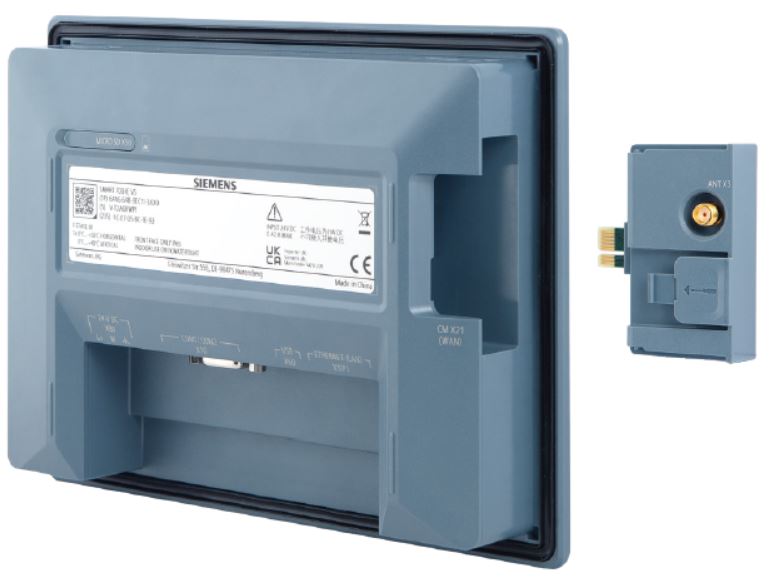

支持扩展IoT模块

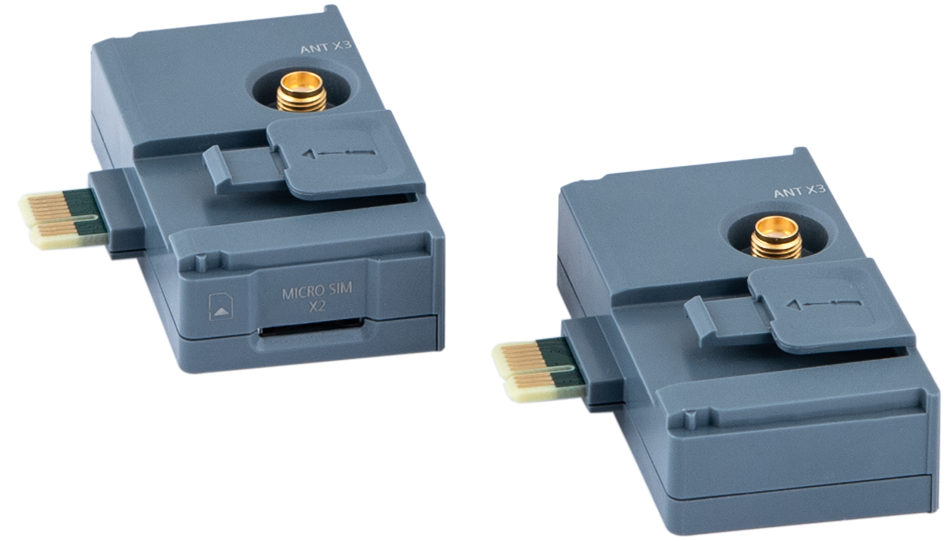

WIFI或4G模块可选

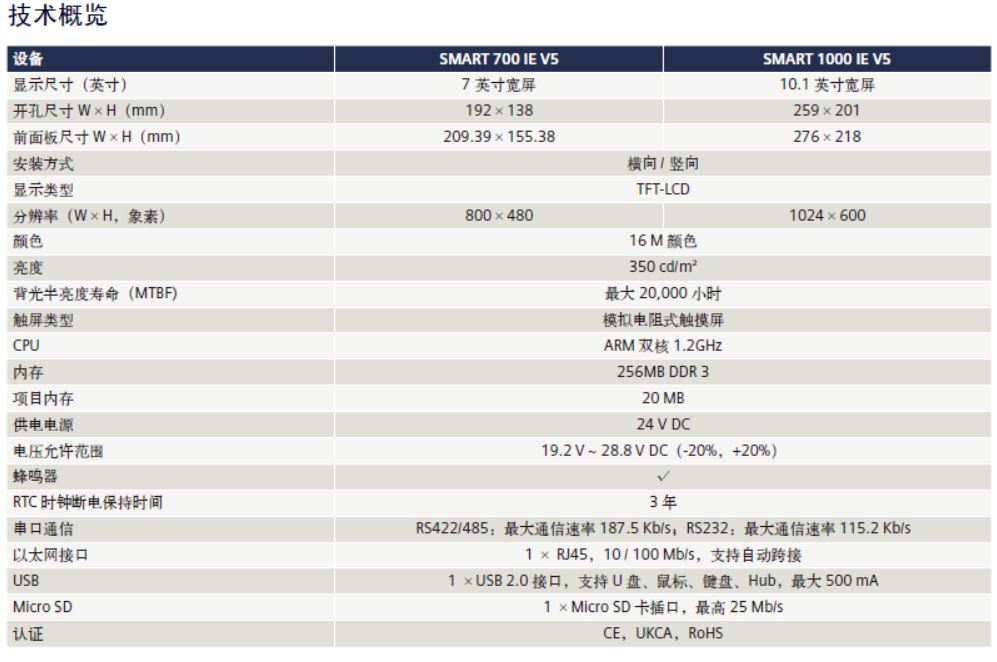

SMART 700 IE V5

开孔尺寸 W×H（mm）: 192×138

SMART 1000 IE V5

开孔尺寸 W×H（mm）: 259×201

颜色：16 M 颜色

触屏类型：模拟电阻式触摸屏

串口通信：RS422/485：最大通信速率 187.5 Kb/s；RS232：最大通信速率 115.2 Kb/s

以太网接口：1 × RJ45，10 / 100 Mb/s，支持自动跨接

USB：1 ×USB 2.0 接口，支持 U 盘、鼠标、键盘、Hub，最大500 mA

Micro SD：1 ×Micro SD 卡插口，最高25 Mb/s

操作温度：0 ~ 50 ºC（垂直安装）

组态软件：WinCC flexible SMART V5
可连接的PLC ：S7-200 SMART / LOGO ！/Mitsubishi FX* Protocol 4*/Modicon Modbus PLC*/Omron CP CJ *

WinCC flexible SMART V5新功能
•全新的用户界面
•全新的图像显示框架和UI/UX设计

•支持物联网功能
•SIMICAS连接或MQTT连接

•支持脚本功能
•全面支持JavaScript脚本编程

•支持Freeport协议通讯
•支持基于串口的自由口通讯

•增强安全功能
•支持与S7-200 SMART加密通讯

•支持用户自定义数据类型
•支持S7-200 SMART V3 UDT

•支持SD卡功能
•支持将数据记录存储到Micro SD卡

•新增动图播放器
•支持导入GIF格式动画

SMART LINE V5组态软件

全新的组态软件WinCC flexible SMART V5 SP2,适用于SMART LINE V5最新设备版本5.0.2.0
